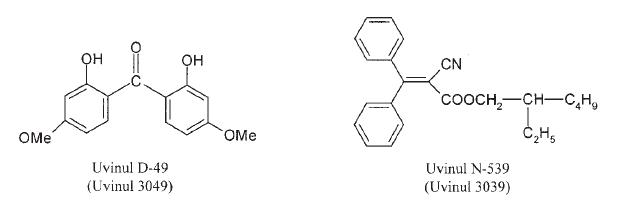

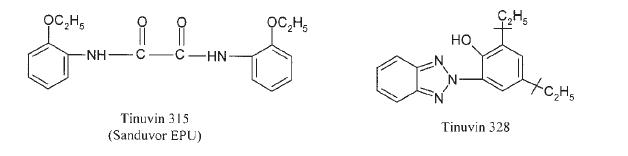

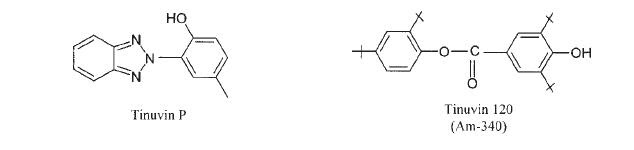

Có nhiều chất chống oxy hóa cho PU dùng trong y sinh được đề cập trong nhiều tài liệu, tiêu biểu như: Tinuvin 328, Tinuvin P, Tinuvin 622, Tinuvin 765, Chimassorb 944, Chimassorb 81, Irganox 245, Irganox 1010, Irgafos 168 và các chất được dùng trong nha khoa gồm AM-340, Sanduvor EPU, Syntase-62, Syntase-1200, Uvinul D-49 (Uvinul 3049), Uvinul N-539 (Uvinul 3039), Tinuvin 770, Eastman RMB, và USP-111 ZnO. Dưới đây là công thức cấu tạo của một số loại chất chống oxy hóa.
Những thông tin về tính độc hại của chúng cũng đã được nghiên cứu, khảo sát và được liệt kê sau đây. Đầu tiên là Tinuvin P, nó gây viêm da khi tiếp xúc do dị ứng khi được dùng trong kem đắp mặt, trong chất dẻo. Các vật dụng nha khoa không được chứa Tinuvin P, mức độ Tinuvin P cao nhất có thể chấp nhận được là 0.09%. Công ty Ciba – Geigy đã thí nghiệm tính độc hại của một số phụ gia trên cơ thể chuột. Kết quả cho thấy với liều lượng thấp,Tinuvin 622 và Tinuvin 770 không thể hiện tác động đáng kể, trong khi Chimassorb 119 và Chimassorb 994 thể hiện tác động mạnh. Trong khi đó, với lượng dùng cao 2000mg/kg thức ăn/ ngày, Tinuvin 770 làm chết chuột thí nghiệm từ ngày 2 tới ngày 17. Ngoài ra, Chimassorb 81 thể hiện sự nhạy da trung bình đối với chuột.
Những thí nghiệm khác liên quan tới việc sử dụng kết hợp các chất chống oxy hóa. Người ta thấy rằng, sự kết hợp của các chất hấp thu UV nâng cao tính ổn định oxy hóa quang hóa của PU. Ví dụ, Tinuvin 328 và Uvinul D-49 được sử dụng kết hợp trong Calthane ND 2300 (một loại urethane-polyether no) kéo thời gian chảy hoàn toàn tới 96 giờ thay vì 72 giờ khi chỉ sử dụng một mình Uvinul D-49. Người ta cũng nhận thấy, sự kết hợp của một chất chống oxy hóa và một chất ổn định UV cũng làm cải thiện tính ổn định quang hóa của PU. Cụ thể, chất chống oxy hóa nhiệt Irganox 1010 được cho vào Calthane ND 2300 đã dùng chất ổn định Tinuvin 315 (Sanduvor EPU), kéo dài gấp đôi thời gian lão hóa UV của PU từ 72 giờ tới 144 giờ. Ngoài ra, sự kết hợp của Irganox 1010 và Tinuvin 328 kéo dài thời gian bắt đầu xuất hiện tính dính nhẹ (phân hủy do oxy hóa) tới 226 giờ khi so sánh với 120 giờ trong trường hợp sử dụng Tinuvin 328 một mình. Qua một số thí nghiệm, kết luận được rút ra rằng việc sử dụng kết hợp các chất ổn định UV, các chất chống oxy hóa làm tăng khả năng kháng UV, kéo dài thời gian lão hóa, giảm sự ngả vàng do giảm sự hình thành các hợp chất hấp thu bước sóng ánh sáng trên 400nm.
Tham khảo từ tài liệu Biomedical Applications of Polyurethanes, Patrick Vermette, Hans J. Griesser, Gaétan Laroche and Robert Guidoin, Landes Bioscience, 2001, trang 61 - 64
(vtp-vlab-caosuviet)
